GB50258—96《電氣設備裝置工程1KV及以下配線工程施工及檢驗標準》第3.1.9條規則：當配線選用多相導線時，其相線的色彩應易于區別，相線與零線（即中性線N—編者注）的色彩應不同，同一建筑物、構筑物內的導線，其色彩挑選應共同；維護地線（PE線）應選用黃綠色彩相間的絕緣導線；零線宜選用淡蘭（應為“藍”）色絕緣導線。
在電氣配線施工中違背該條規則的層出不窮，錯誤了解此條的也不少。由于標準的條文闡明中對該條未作闡明，故筆者依據實踐工程中遇到的狀況，談一點見地。

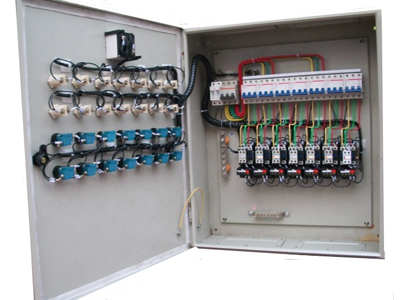

1、相線色彩
宜選用黃、綠、紅三色。以三相進建筑物的住所為例，三相電源引進三相電度表箱內時，相線宜選用黃、綠、紅三色；單相電源引進單相電度表箱時，相線宜別離選用黃、綠、紅三色。由單相電度表箱引進到住戶配電箱的三芯護套線，其相線色彩沒有必要和所接的進戶線相線色彩共同。只有當用戶選用三相電度表箱時，從三相電度表箱引進到住戶配電箱的箱線色彩應和進三相電度表箱的相線的相線共同。2~4室進住戶配電箱的箱線可用黃、綠、紅中的恣意一種，由于GB50258—96只規則配線選用多相導線時，相線色彩才要求易于區別。例如，2室的用戶呈現斷電時，依據2室的單相電度表相的進線是赤色，只要用驗電筆查看進建筑物的赤色相線是否有電，即可判別毛病。
從電度表箱到各住戶配電箱的導線，住所設計標準規則其截面不得小于10mm2。假如住戶配電箱至單相電度表箱的相線色彩選用和單相電度表箱的進線同色，那么就要購買三種色彩10mm2的護套線。，必定增加建造出資。如按附圖施工，只要購買一種10mm2的三芯護套線，其間一根是淡藍色中性線，一根是黃綠雙色的PE線，第三根是黃、綠、紅三色中恣意一色相線。
2、中性線色彩
標準規則中性線宜選用淡藍色絕緣導線?！耙恕钡囊饬x是：在條件答應時首先應選用淡藍色。有的國家中性線選用白色，假如其建筑物因業主要求選用白色作同性線，那未該建筑物內一切的中性線都應選用白色。假如中性線的色彩是深藍色，那末相線色彩不宜選用綠色，由于在昏暗的燈光下，深藍色與綠色不同不大，此刻相線色彩參單相供電時，應選用赤色或黃色。
3、維護地線的色彩
標準規則應選用黃綠色彩相間的絕緣導線?！皯?yīng)”的意義是有必要，在正常狀況下均有必要選用黃綠相間的絕緣導線。
4、訂貨電纜或護套線時有必要注明導線色彩
實踐工程中常常發現電纜或護套線內導線的色彩不符合要求。有的工程用的三相照明電纜，三根相線是同色線；有的工程用的單相三芯照明電纜，導線是黃、綠、紅三色。這是標準所不允許的。此外，在導線上包色帶的補救措施也不應該選用。所以，工程中訂貨電纜或護套線時，除型號外還應注明導線的截面和色彩。
