按結構特征和用途分類:
(1)固定面板式開關柜,也稱為開關板或配電屏。它是一種有面板遮攔的開啟式開關柜,正面有防護作用,背面和側面能觸及帶電部分,這種配電箱防護等級低,只能用于對供電連續性和可靠性要求較低的工礦企業,作變電室集中供電用。
(2)抽屜式開關柜。
這類開關柜的封閉外殼都是由鋼板制成,安裝進出線回路的電器元件的抽屜都是可抽出的,這些結構構成了能完成某一類供電任務的功能單元。功能單元與母線或電纜之間,用接地的金屬板或塑料制成的功能板隔開,形成母線、功能單元和電纜三個區域。 每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性,是比較先進的開關柜,目前生產的開關柜,多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑,作為集中控制的配電中心。

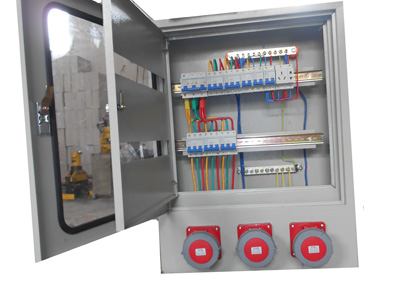

(3)動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同,外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。
(4)防護式開關柜,是指除了安裝面外,其它所有的側面都被封閉起來的一種低壓開關柜,所以也叫封閉式開關柜。這種柜子的開關、保護和監測控制等電氣元件,均安裝在一個用鋼或絕緣材料制成的封閉外殼內,可靠墻或離墻安裝。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜(即控制臺),面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。
